自作【足踏式消毒スタンド】手を触れないでアルコール消毒できる‼ 院内手作り作品⑩



一番下に動画があります。










新型コロナ感染拡大に伴い、いろいろなところで消毒液が設置されています。





手押し式の消毒液だと、



手を触れなければいけないのでそれが嫌





という人もいるでしょう。



手を触れないで消毒する場合は、センサー式か足踏式が必要になります。



木工が大好きな自分は、足踏式消毒スタンドを作ってみたくなりました。

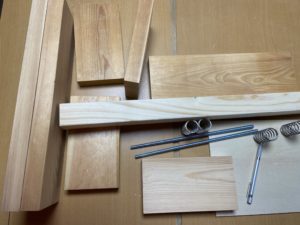

いつものようにさっそくホームセンターに行って材料集めです。



採用した木は、柔らかくて強度があり加工しやすい松の木(パイン材)です。その他、押しバネ2個、8㎜ボルト引き出し用スライドレールなども使いました。












なるべくビスを使わないのが自分の木工コンセプトです。

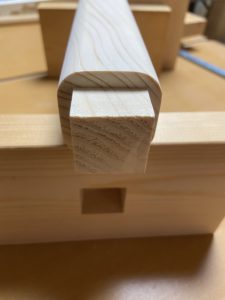

柱の棒と上下の板は、頑丈なホゾとホゾ穴にして接合しました。

ホゾ加工には鑿(ノミ)が大活躍します。一番上の消毒液を乗せる板の四隅は後で丸く成形し、形を変えています。



ホゾ先に接着剤をつけてホゾ穴に差し込みます。

きつい接合にすることで強度が出ます。

ビスなしでがっちり固定できると、家具職人になった気分になれます。

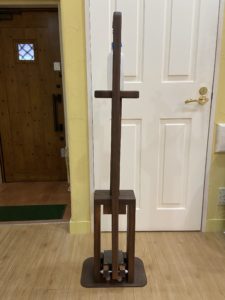

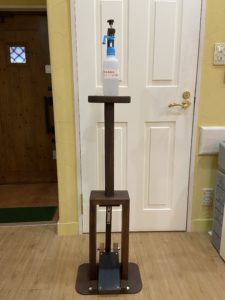

完成写真です。汚れが目立たないように、こげ茶色に塗装しました。

画像が分かりにくい場合は、大きな画像の院内手作り作品集

をご覧ください。

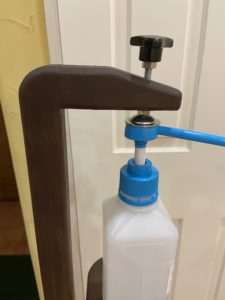

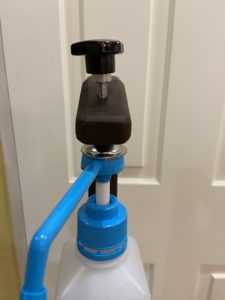

高さの違う他の消毒液ボトルでも使えるように、また消毒液本体を取り外しできるように、一番上の部分にはアジャスターボルトをつけて高さ調整できるようにしました。



棒の上のⅬ字部分も、ビスを使わずにホゾとホゾ穴により接合しています(接合前の写真を撮るのを忘れてしまいました)。

Ⅼ字型にただ接合するだけでは面白くないので、角を曲線にして、先端は斜めにし、鳥のくちばしのような形にしました。

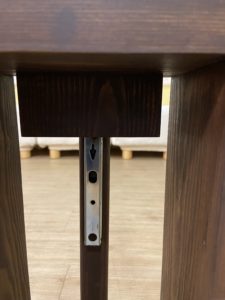

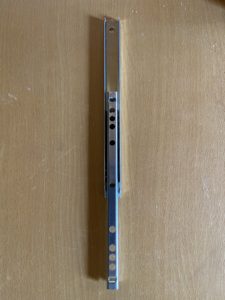

上下に動く縦の棒は、引き出し用のスライドレールを利用することでスムーズに動くようになっています。

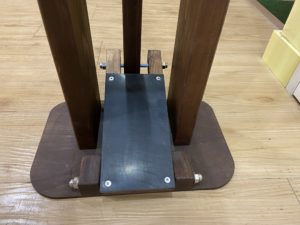

足で踏む部分には、ゴムシートをつけました。

古くなったら取り換えできるように、接着せず皿ネジで固定しています。










からくりは、次の❶~❹です。



❶足でゴムシートの上を踏む。

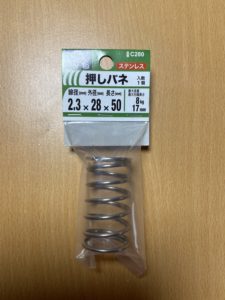

❷下写真の押しバネ(背面側)が押されて真ん中の縦の棒がスライドレールに沿って下に下がる。

❸❷に伴い、上にある消毒液も上から下に押されてアルコール消毒液が噴射される。

❹足をはなすと押しバネが元に戻り、消毒液を押した縦の棒も元の位置に戻る。












自作:足踏式消毒スタンドの動画です。







さっそく来院さんからお褒めの言葉をいただきました。

木工の面白いところは、作り方に決まりがなく自由に作れるところです。はじめにイメージした形と少し違う形で完成しましたが、とりあえず成功しました。

来院される方はぜひ使用してみてください。また、感想も聞かせてください。







もっと簡単に作れる足踏式消毒スタンドは、こちらを参考にしてください。こちらは作り方を詳しく説明しています。
